Локомотивные адаптеры питания СЭП
|
СЭППН 3220-24/12 сетевой конвертер стабилизированного
напряжения
преобразование постоянного напряжения 18 - 45 Вольт
в стабилизированное напряжение 12 В

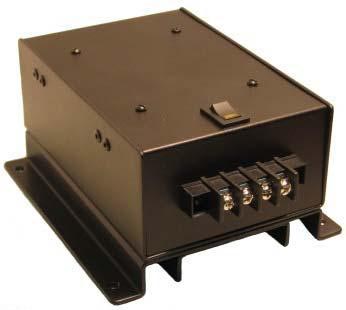

Сетевой адаптер постоянного напряжения СЭП3220-24/12
применяется для питания рации и другой аппаратуры (прикуривателя, электрической
печки, магнитолы, телевизора и т.п.), рассчитанной на номинальное выходное
напряжение 12В, от бортовой сети автомобиля (или другого источника)
с номинальным напряжением 24 вольта.
Понижающий DC/DC преобразователь СЭП ПН 3220-24/12 обладает
высоким КПД и трансформирует постоянное напряжение 18 - 45 V (с заземленным
минусом) в стабилизированное напряжение 12 В (с заземленным минусом).
Входное напряжение может варьировать от 18V (разряженные аккумуляторы)
до 45 Вольт (неисправен автомобильный регулятор напряжения). Источник
стабилизированного напряжения СЭППН 3220-24/12 способен выдержать кратковременное
(до 10 мин.) повышение напряжения в бортовой сети до 60В!
Автомобильный инвертор СЭП ПН 3220-24/12 обладает высоким
КПД и трансформирует постоянное напряжение 18 - 45 вольт (с заземленным
минусом) в стабилизированное напряжение 12 В. Входное напряжение может
варьировать от 18 В (разряженные 24-вольтовые аккумуляторы) до 45 Вольт
(неисправен автомобильный регулятор напряжения). Импульсный преобразователь
SEPPN 3220-24/12 обеспечивает защиту подключенной к нему аппаратуры
от перенапряжения даже при выходе из строя самого преобразователя!
Понижающий блок питания СЭП3220-24/12 предназначен для
работы в непрерывном или повторно-кратковременном режимах работы. Повторно-кратковременным
считается режим работы, при котором ток нагрузки достигает максимального
значения не более чем на 20 мин.,
а затем падает до нуля на время, не меньшее, чем время работы при максимальном
токе. DC/DC адаптер стабилизированного напряжения SEP 3220-24/12 рассчитан
на эксплуатацию в салоне (кабине) автомобиля с температурой окружающей
среды от -40 С до 55 С и относительной влажностью воздуха не более 93%
при температуре 25 С.
Функциональные характеристики конвертера ПН 3220-24/12
- Увеличенный ресурс работы за счет применения низкоимпедансных
конденсаторов
- Малый уровень собственных помех
- Снижение уровня помех от работающего двигателя
- Электронная защита от перегрузки по току на выходе
- Защита питаемой аппаратуры от перенапряжения на
выходе преобразователя
- Защита от переполюсовки на входе
- Отключение преобразователя при перегреве c последующим
включением при остывании
Технические характеристики сетевой импульсного преобразователя
СЭП3220-24/12
|
Модель
|
СЭП ПН 3220-24/12
|
Номинальный ток нагрузки, А:
при непрерывном
режиме работы
при повторно-кратковременном |
20.0
25.0 |
| Ток срабатывания защиты от перегрузки, А |
около 27.0 |
Выходное напряжение, В
|
13,2 ± 0,3 |
| Входное напряжение, В |
18-45 |
| Защита от перенапряжения на входе, В, не более |
55 |
| Защита от перенапряжения на выходе, В, не более |
18 |
| Защита от перегрева, °C не более |
80 |
| КПД, %, не менее |
95 |
| Размах пульсаций выходного напряжения, мВ |
не более 50 |
| Температура окружающей среды, °С |
-40...
+55 |
| Габаритные размеры корпуса, мм, не более |
170х135х80 |
| Вес, кг, не более |
0.9 |
Комплектация понижающего конвертера постоянного тока
СЭП3220-24/12
- DC/DC источник стабилизированного питания СЭППН3220-24/12
- 1 шт.
- Руководство по эксплуатации - 1 шт.
|
