Инструкции к 3G репитерам



Усилитель сигнала мобильного интернета
Nextivity Cel-Fi RS2

3G-репитер для повышения качества сотовой связи технологии UMTS MULTI-CARRIER

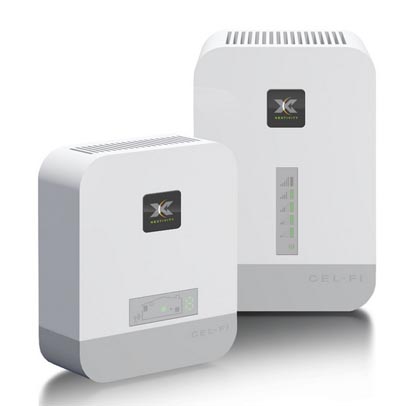

Nextivity Cel-Fi RS2 репитер 3G сигнала

В последнее время большое распространение получила система беспроводного мобильного Интернета стандарта третьего поколения (third generation) 3G (три джи). Это относительно новый вид услуг высокоскоростного Интернета с выделением канала для передачи пакетных данных. Мобильные сети 3G работают в дециметровом диапазоне на частоте порядка 2-х гигагерц, с теоретической максимальной скоростью передачи данных до 7,2 мегабит в секунду. Радиоволны на ультравысоких частотах характеризуется тем, что имеют из достоинств: малую глубину замираний, высокую защиту от атмосферных и индустриальных помех, однако из недостатков обладают слабой огибающей способностью препятствий, поэтому для создания уверенной связи нужен передатчик высокой мощности и наличие ретранслятора в пределах прямой видимости.


Встроенная антенна USB модема мобильного Интернета, не всегда способна справиться с задачей уверенного приема сигнала с вышки сотового ретранслятора, даже при нахождении пользователя в окрестностях города, от этого модемное устройство может не обеспечивать высокоскоростной протокол 3G, и в качестве альтернативы выбирает 2G стандарт, от чего скорость приема данных значительно снижается. Для улучшения условий приема высокочастотного сотового сигнала, существуют пассивные направленные антенны усиления Интернет-сигнала, однако они требуют непосредственной установки в юсби разъем корпуса антенны три джи модема и проводного соединения до персонального компьютера (ноутбука).


Представляем Вашему вниманию активный репитер сотового сигнала Nextivity Cel-Fi RS2 это уникальное абонентское устройство для усиления сигнала 3G одного из операторов сотовой связи (Билайн, МегаФон, МТС) в комнатных или офисных помещениях. Усилитель 3G Интернет сигнала Cel-Fi RS2 использует передовую, запатентованную технологию, которая обеспечивает автоматическое, простое подключение абонентов, не требует специальных навыков во время установки и эксплуатации абонентского терминала.


Преимущества усилителя сигнала сотовой связи Cel-Fi RS 2

  • Усиление сигнала 3G — повышает качество связи в зоне покрытия до 25 м
  • Улучшенная передача данных в помещениях с плохим приемом;
  • Продление жизни батареи телефона — за счет усиленного и стабильно высокого уровня сигнала 3G помогает экономно расходовать заряд батареи телефона, увеличить время разговора и не пропустить важные для вас звонки;
  • Не требует широкополосного соединения с Интернетом
  • Простота и удобство установки — самонастраивающаяся система «включил-и-работает»; не требует установки внешних антенн, коаксиальных кабелей и сложной настройки. Система Cel-Fi RS2 автоматически определяет и приспосабливается к внешним условиям, учитывает изменения в работе сети сотового оператора.

Принцип работы и порядок подключения системы Nextivity Cel-Fi RS2


Схема установки Cel-Fi RS2 (цел-фай) усилитель сотового сигнала триджи Сигнал с вышки достигает Вашего дома, устройство для приема ловит его и передает беспроводному 3G репитеру Nextivity Cel-Fi RS 2 (цел-фай) для покрытия которое усиливает полученный сигнал и распространяет его по дому или офису. В интерфейсе принимающего устройства (мобильный телефон, КПК, ноутбук и др.) необходимо иметь хотя бы одну полоску индикатора поля 3G, но чем больше, тем лучше. Для этого используйте свое мобильное устройства чтобы найти лучшее место с сигналом и убедитесь что Вы видите значок 3G в интерфейсе программы работающей в стандарте три джи. Поместите усилитель Nextivity Cel-Fi RS2 сотового сигнала Мегафон, Билайн, МТС (Window Unit) на место где Вы нашли наилучший сигнал 3 G. Подсоедините адаптер питания в розетку 220 вольт, не имеет значения какой адаптер питания в данный момент Вы используете. Убедитесь что усилитель Интернет сигнала находится в вертикальном положении, а дисплей цел-фай направлен в центр комнаты. После подключения настройка свойств приема займет всего несколько минут. Далее установите устройство для покрытия (Coverage Unit). Чем дальше Вы установите устройства друг от друга, тем лучше система Cel-Fi RS2 будет работать и зона покрытия станет значительно больше. Чем больше площадь дома, тем дальше эти устройства (юниты) должны располагаться друг от друга. Вам необходимо попробовать несколько мест, чтобы найти наиболее подходящее. Подключите Coverage Unit на другом конце Вашего дома. Подождите пока цифры на дисплее перестанут мигать это может занять несколько минут. После того как устройство для покрытия Nextivity Cel-Fi RS2 установит связь с устройством для приема, Вы увидите зелёный значок на передней панели Cel-FiRS2, если на дисплее появилась цифра "0", значит, устройства расположены слишком близко друг к другу и нужно разнести Coverage Unit и Window Unit подальше. Если Вы увидите красный значок на экране Nextivity Cel-Fi значит, устройство покрытия Coverage Unit находится слишком далеко и Вам необходимо поместить его поближе к Window Unit. Цифры на дисплее устройства Coverage Unit указывают на размер зоны покрытия, Вы должны получить "8" или "9", если меньше, то попробуйте переместить устройство покрытия в другое место. Теперь сервисы 3G в Вашем мобильном устройстве должны работать лучше, попробуйте пройтись по дому и убедиться что зона покрытия присутствует во всех помещениях. Если есть места, где нет хорошего 3G сигнала, то попробуйте передвинуть устройство Coverage Unit к этой области и снова проверьте сигнал с помощью 3G Интернет устройства.


Мы надеемся, что Вы оцените простоту и удобство новой системы Nextivity Cel-Fi RS2 для расширения зоны приема сигнала 3G и получения высокой скорости передачи данных с сети Вашего оператора связи.


Функциональные особенности репитера 3G Nextivity Cel-Fi RS2

  • Полностью беспроводная система «включил-и-работает» обеспечивает поддержку UMTS/HSPA+ с коэффициентом усиления до 100 дБ.
  • Запатентованная двухблочная система для размещения и работы в помещениях.
  • Высокотехнологичный алгоритм подавления эхо-сигналов и частотно-селективная фильтрация.
  • Встроенная антенна увеличивает коэффициент усиления двухблочной системы и обеспечивает большую зону охвата и качество сигнала.
  • Алгоритм автоматической регулировки усиления (AGC) непрерывно обеспечивает оптимальный уровень сигнала по линии вверх и вниз за счет регулировки коэффициента усиления.
  • Пользовательский интерфейс с применением светодиодной индикации позволяет быстро и легко установить блоки абонентского терминала RS2.

Технические характеристики Nextivity Cel-Fi RS2


Модель
Nextivity Cel-Fi RS2
Диапазон связи UMTS/ 3G/ HSPA+
Диапазон частот Линия вниз 2110...2170 МГц,
Линия вверх 1920..1980 МГц
Усиление (приблизительно 25м между Устройством для приема и Устройством для покрытия), 100 dB
Выходная мощность Максимальный уровень EIRP: 14,7 dBm по линии вниз, по линии вверх - до 24 dBm
Габариты изделия (ШхВхГ) Устройство для приема (WU) 114х207х114 mm, Устройство для покрытия(CU)149х151х49 mm
Вес нетто 1.24 kg
Температурные режимы
  • Диапазон рабочих температур: 0...+40°C
  • Температура хранения: -25... +60°C
  • Относительная влажность: 5...95%, без конденсации
Питание
  • +12В постоянного тока от внешнего источника (2 отдельных адаптера);
  • Потребляемая электрическая мощность каждым адаптером менее 12Вт;
  • Требования к электросети: от 100 до 240 В перем. тока, 47-63 Гц.

Комплект поставки 3G репитера Nextivity Cel-Fi RS2

  • Устройство для приема (Window Unit) - 1 шт.
  • Устройство для покрытия (Coverage Unit) - 1 шт.
  • Адаптер (взаимозаменяемые) питания - 2 шт.
  • Руководство по установке и подключению -1 шт.
