Радиостанции ВЭБР для передачи
телеметрической информации

Радиостанция ВЭБР - 40/8 ТМ1

Для передачи телеметрической информации используются радиостанции "ВЭБР - 40/8 ТМ1", "ВЭБР - 160/9 ТМ2".

Радиостанции "ВЭБР - 40/8 ТМ1" работают в диапазоне 40 МГц, а "ВЭБР-160/9 ТМ2" - в диапазоне 160 МГц. Конструктивно радиостанции аналогичны портативным радиостанциям, но не комплектуются аккумуляторными батареями и имеют разъем для подключения радиостанции к внешним устройствам.

Алгоритм работы радиостанции зависит от программного обеспечения, записанного в процессор радиостанции. Стандартное программное обеспечение - Tm_pmb.obj для радиостанции "ВЭБР-40/8 ТМ1" и Tm_pmb_1.obj для радиостанции "ВЭБР-160/9 ТМ2".

По желанию заказчика могут поставляться радиостанции с заказным программным обеспечением.

Для передачи телеметрической информации необходимо учитывать, что время переключения режимов "Прием"/"Передача" составляет 50 мс.

Радиостанция может работать совместно с усилителем мощности, который повышает мощность передатчика до 10 Вт.

В диапазоне 40 МГц применяется усилитель "ВЭБР-УМ40/8 ТМ2", в диапазоне 160 МГц - "ВЭБР-УМ160/9 ТМ2"

Приемопередатчик радиостанции работоспособен при подключении антенн с импедансом 50 Ом. Рекомендуется применять антенны для радиостанций с КСВ (коэффициент стоячей волны) на рабочей частоте не более 2.

Радиостанции "ВЭБР - 40/8 ТМ1" и "ВЭБР - 160 ТМ2 имеет конструктивные особенности.

1. Подключение внешних устройств к радиостанции осуществляется через разъем НЧ.

ВНИМАНИЕ! Перед подключением внешнего устройства убедитесь в правильности распайки ответного разъема.

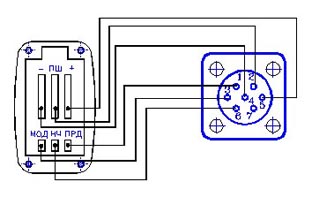

На рисунке приведена схема распайки НЧ разъема, вид дан со стороны монтажа (распайки проводов).

Левая часть адаптера (см. рис.) подключается к приемопередатчику (вместо аккумуляторной батареи), а к правой части - внешнее устройство. В стандартной поставке применяется блочная вилка разъема РС7.

Сигнал ПШ выведен на разъем адаптера по схеме открытый коллектор, когда ПШ закрыт (подавитель шумов регистрирует отсутствие информационного сигнала) - транзистор закрыт, а при наличии сигнала транзистор открывается.

Для получения логического уровня (0 или 1) на этот контакт необходимо, через резистор, подать напряжение от 1 до 15 В. Величина резистора выбирается из максимально допустимого тока через транзистор - не более 50 мА.

2. Включение режима "Передача" устанавливается уровнем "Лог 1" для радиостанций "ВЭБР-40/8 ТМ1" и уровнем "Лог 0" для радиостанций "ВЭБР-160/9 ТМ2" (от схемы "открытый коллектор").

3. В радиостанции "ВЭБР-40/8 ТМ1" предусмотрен режим ведения голосовой связи. В радиостанции "ВЭБР-160/9" этот режим не предусмотрен, громкоговоритель и микрофон отключены.

Подключение радиостанции

К приемопередатчику через разъем НЧ подключается внешнее устройство (модем).

К высокочастотному разъему подключается антенна или усилитель мощности.

На приемопередатчик подается стабилизированное питание в диапазоне от 9,0 до 11.2 В, а при использовании усилителя мощности питание на приемопередатчик подается от стабилизатора, встроенного в усилитель мощности. Сам усилитель мощности питается напряжением от 11.8 до 15.6 В.

Тумблер включения приемопередатчика устанавливается в положение ВКЛ.

Регулятором "ГР" устанавливается необходимый уровень сигнала на выходе приемника, регулятором "ПШ" устанавливается порог срабатывания подавителя шумов.

Для обеспечения не оперативной регулировки порога подавителя шумов и уровня сигнала с приемника можно демонтировать пластмассовые ручки с потенциометров.

Внимание. При изменении уровня громкости на громкоговорителе одновременно меняется сигнал и на внешнем устройстве.

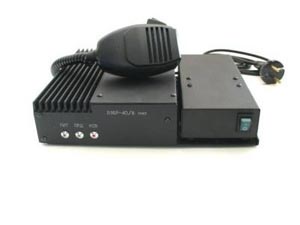

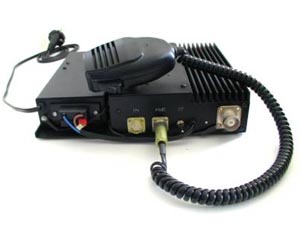

Радиостанция ВЭБР - 160/9 ТМС

Радиостанция "ВЭБР - 160/9 ТМС" предназначена для построения сетей радиосвязи для обмена телеметрической информацией.

Радиостанции серии ТМС (телеметрическая стационарная) имеет в своем составе сетевой блок питания с выходным стабилизированным напряжением 12 - 13 В. (Радиостанции могут быть укомплектованы блоками питания СЭП605-12 или СЭП615-12 с повышенной устойчивостью к выбросам сетевого напряжения).

Приемопередатчик работоспособен при подключении антенн с импедансом 50 Ом. Рекомендуется применять антенны с КСВ (коэффициент стоячей волны) на рабочей частоте не более 2. Свечение индикатора КСВ показывает значительное рассогласование антенны и передатчика.
