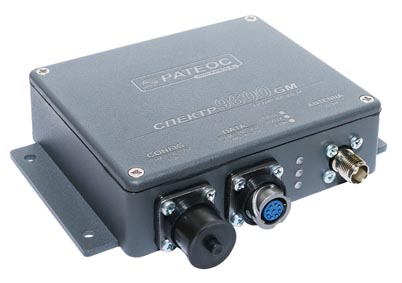

Спектр 9600 GM IP67 радиомодем средней мощности

Спектр 9600 GM IP67 радиомодем средней мощности

Радиомодем Spektr 9600GM IP67 средней мощности для использования в системах автоматизации и управления. Диапазон частот 402...469 МГц. Мощность передатчика 0,25...3,5 Вт. 4800...19200 бод в эфире. Дальность связи до 15...25 км. Прозрачный радиоудлинитель портов RS-485 и RS-232.


Модем Spektr 9600 GM IP 67 работает в диапазоне частот 402...469 МГц с разбивкой на поддиапазоны 402...406 МГц, 412...427 МГц, 433...447 МГц и 450...469 МГц - при заказе следует указывать нужный поддиапазон. Сменить поддиапазон силами пользователя нельзя - это можно сделать силами производителя. Выходная мощность передатчика задается пользователем в диапазоне 0,25...3,5 Вт, а скорость передачи данных в эфире выбирается из значений 4800, 9600, 14400 или 19200 бод.


Основной режим работы радиомодема Spektr9600 GM IP67 - прозрачный радиоудлинитель интерфейсов RS-485 и RS-232. Работая в этом режиме, радиомодемы встраиваются в различные системы удаленного сбора данных без необходимости модифицировать ПО систем. Наличие других режимов (пакетный, ретранслятор) с развитой системой адресации, позволяет пользователю максимально гибко использовать его при построении различных конфигураций сетей беспроводной передачи данных. Радиомодем Spektr 9600 GM IP67 поставляется металлическом корпусе по степенью защиты IP67.


Типовое применение радиомодема Спектр9600 GM IP67 - прозрачный радиоудлинитель последовательных портов RS-485 и RS-232 в различных системах автоматизации и удаленного управления. "Прозрачность" позволяет встраивать модемы в уже существующие проводные системы без необходимости модификации их программного обеспечения - внешнее оборудование, как правило, просто не замечает, что работает через модемы.


Дальность связи определяется в основном условиями местности, а также типом и местом установки внешних антенн (в комплект поставки не входят). С использованием подходящих антенн можно рассчитывать на дальность связи 15...25 км в условиях прямой видимости и до 5...10 км в городе. При необходимости покрытия больших расстояний можно воспользоваться возможностью радиомодема работать в качестве ретранслятора.


Еще одним популярным применение является трансляция по радио дифференциальных поправок от базового навигационного приемника (базы) на подвижные навигационных приемники (роверы) с целью обеспечения повышенной точности измерений. Мощности модема при этом достаточно для обеспечения дальности трансляции до 7...10 км в прямой видимости даже при использовании простых переносных антенн.


Радиомодемы Спектр 9600 GM IP67 совместимы при определенных настройках с радиомодемами "Спектр 433" и могут поэтому использоваться друг с другом. Обмен данными с источником (получателем) информации осуществляется по последовательному порту RS-485 (гальванически изолированный) или RS-232. Выбор порта осуществляется пользователем при конфигурации. Для подключения внешних устройств и питания используется разъем DATA.


В комплект поставки радиомодема Спектр 9600GM IP67 входит DATA-кабель - с одной стороны у него разъем для подключения к радиомодему, с другой - цветные провода для подключения питания, интерфейсов RS-232 и RS-485. DATA кабель может быть заменен на ответный разъем для самостоятельной распайки кабеля пользователем - указывайте это при заказе.


Технические характеристики устройства Спектр 9600 GM IP 67


Модель
Spektr 9600GM IP67
Напряжение питания: 10...32 В
Потребляемая мощность: не более 0,8 Вт в режиме "прием"
не более 15 Вт в режиме "передача" при максимальной мощности
Диапазон рабочих температур: от - 40 до + 60 градусов С
Диапазоны рабочих частот: 402...406 МГц
412...427 МГц
433...447 МГц
450...469 МГц
Шаг сетки частот: 25 кГц
Стабильность частоты синтезатора: не более ±1,0 кГц
Мощность на согласованной нагрузке 50 Ом: регулируемая 0,25…3,5 Вт
Чувствительность приемника: не более -115 dBm при коэффициенте ошибки на бит (BER) 10-2 и скорости приема 9600 бод
Тип модуляции выходного сигнала: GFSK
Скорость обмена информацией по эфиру: 4800, 9600, 14400 или 19200 бод
Интерфейс для связи с внешним оборудованием: RS-232
RS-485 (гальванически изолированный)
USB (только для конфигурации)
Скорость обмена по последовательным портам: стандартный ряд от 1200 до 115200 бод
Формат данных: 5, 6, 7, 8 бит данных, 1 или 2 стоповых бита, четность
Контроль потока данных: аппаратный (CTS/RTS), отключаемый
Способы обнаружения и исправления ошибок: CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Режимы работы: прозрачный
пакетный в сторону DTE
пакетный со стороны DTE
удаленная конфигурация
смена ПО
Органы индикации: наличие данных для передачи
прием/передача
ошибки (перегрев, сбой синтезатора)
Разъем для подключения антенны: TNC, розетка
Габаритные размеры: 150x118x36 мм (включая разъемы)
Материал корпуса: алюминиевый сплав, порошковая окраска
Степень защиты: IP67

Комплектность поставки модема Spektr 9600 GM IP 67

  • Модем Spektr9600 GM IP67
  • Руководство по эксплуатации
  • Упаковка
