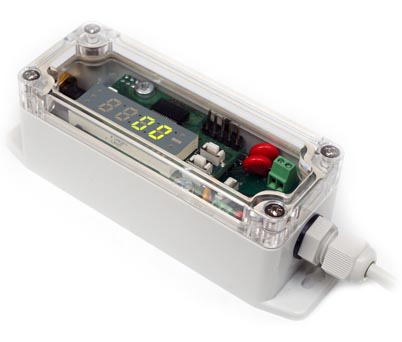

Радиомодем Спектр 433 IP65 IND

Радиомодем Спектр 433 IP65 IND

Радиомодемы СПЕКТР-433 IP65 IND предназначены для применения в различных автоматизированных системах сбора данных и управления (АСКУЭ, АСУТП, противопожарные и охранные системы и т.д.). Прозрачный радиоудлинитель интерфейсов RS-485 и RS-232, работают практически с любым внешним оборудованием и с любыми протоколами.


IP65 IND - пылевлагозащитный корпус, с символьным индикатором, благодаря которому конфигурация модема производится автономно без необходимости в ПК, нет порта RS-232 (только RS-485). Диапазон 433,92+-0,2% МГц, 10 мВт, дальность связи до 7...8 км, режим ретранслятора. Не требуется получение разрешения на работу в полосе частот.Скорость данных в эфире - 4800...76800 бод. Скорость данных по портам RS-485 и RS-232 - 2400...115200 бод.


Модемы SPEKTR 433 IP65 IND в этом исполнении имеют последовательные порты RS-485 и RS-232. Рабочий порт выбирается перемычкой ( переключателем ) внутри корпуса . До декабря 2017 года модемы в исполнении IP65 выпускались с портом RS-485 без гальванической изоляции , а начиная с декабря 2017 этот порт стал гальванически изолированным . Модемы питаются от внешнего источника питания с диапазоном постоянного напряжения (8...32) В . Для модемов в исполнении IP65 можно заказать специальный монтажный комплект ( пластина , скоба и крепеж ) для удобной установки модема на мачту / трубу диаметром до 40 мм .


Радиомодем « СПЕКТР 433» БАКП .464426.004 ( далее по тексту — модем ) представляет собой устройство для приёма / передачи данных по радиоканалу со скоростью 4 800, 9 600, 19 200, 38 400 и 76 800 бод в диапазоне частот (433,92 ± 0,2%) МГц при выходной мощности 10 мВт , что позволяет использовать его без получения разрешений органов ГосСвязьНадзора .


Модем СПЕКТР433 IP65 IND способен работать в различных режимах с развитой системой адресации , позволяя пользователю максимально гибко использовать его при построении различных конфигураций сетей беспроводной передачи данных : точка – точка , точка – много точек , точка – много точек с базовой станцией и их комбинации . Дополнительно имеется режим « прямого доступа к радиоэфиру », благодаря чему внешнее устройство может использовать для обмена данными в эфире собственные протоколы , адресацию , кодирование и т . д .


Модем Спектр 433 IND предназначен для использования в различных системах сбора телеметрических данных , удалённого управления , охранной и пожарной сигнализации и т . д . Обмен данными с источником / получателем информации осуществляется по последовательным интерфейсам RS-485 или RS-232 ( имеется исполнение с портом USB вместо RS-232), скорости 2 400...115 200 бод . Входные / выходные потоки буферизируются . Основное назначение модема — работа в качестве прозрачного радиоудлинителя последовательных портов RS-485 или RS-232. Работая в « прозрачном » режиме, модем легко встраивается в уже построенные системы без необходимости доработки программного обеспечения .


Дальность связи между модемами зависит от скорости передачи данных , от характеристик применяемых совместно с модулем антенн , места их установки и условий местности и может достигать 7...9 километров в условиях прямой видимости . Дальность связи можно увеличить благодаря возможности модуля работать в качестве ретранслятора ( повторителя ). Модем Спектр433 IP65 IND питается от источника +(7-32) В ( в исполнении USB питание осуществляется от шины USB или от внешнего источника +(5±5%) В ), потребляемая мощность до 0,75 Вт в режиме « Передача » ( при максимальной мощности передатчика ) и до 0,45 Вт в режиме « Приём ».


Радиомодем Спектр 433 IP65 IND в исполнении IP65 выпускается в пылевлагозащитном корпусе со степенью защиты IP65. Внутри корпуса расположены клеммы для подключения питания и последовательных портов , кабели заводятся в корпус через герметичные кабельные вводы . Таким образом , модем в таком исполнении можно устанавливать непосредственно возле антенны ( на той же мачте ), благодаря чему отпадает необходимость в прокладывании длинного высокочастотного кабеля от модема до антенны , что гарантирует минимальные потери в этом кабеле и максимальную дальность связи . Длинным в этом случае становится низкочастотный кабель (RS-485 и низковольтное питание ) от модема до внешнего оборудования , но его длина не оказывает влияния на дальность связи , к тому же низкочастотный кабель заметно дешевле высокочастотного : можно использовать распространенный кабель Ethernet — одна витая пара для RS-485, 2-3 витые пары параллельно ( для снижения потери напряжения на проводах ) для низковольтного питания .


Технические характеристики устройства Спектр-433 IP65 IND


Модель
СПЕКТР 433 IP65 IND
Диапазон рабочих температур: от -40 до +50 °С
Напряжение питания: · от +8 до +32 В (кроме исп. DIN USB);
· +5В (исп. DIN USB)
Потребляемая мощность: · не более 1,1 Вт (прием)
· не более 3 Вт (передача)
Интерфейсы: · RS-232 и RS-485 (исп. DIN, DIN IND и IP65)
· USB и RS-485 (исп. DIN USB)
· RS-485 (исп. IP65 IND и IP65 Lite)
Скорость по последовательным портам, бод:
формат данных:
режим обмена:
контроль потока данных:
2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200
8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N
асинхронный
аппаратный (CTS/RTS), отключаемый
Диапазон частот: от 433,075 до 434,775 МГц
Номинальная мощность передатчика: 10 мВт
Девиация частоты: 5, 10, 20, 40, 100 кГц
Тип модуляции выходного сигнала:
Скорость обмена данными в эфире, бод:
FSK
4800, 9600, 19200, 38400, 76800
Способы обнаружения и исправления ошибок: · CRC8 на 32 байта
· (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Режимы работы: · прозрачный
· пакетный в сторону DTE
· пакетный в сторону DCE
· "прямой доступ"
· командный
· удаленная конфигурация
· смена ПО
Размер внутреннего буфера: · 24 Кбайт (исп. DIN, DIN USB, IP65);
· 1 Кбайт (DIN IND, IP65 IND, IP65 Lite)
