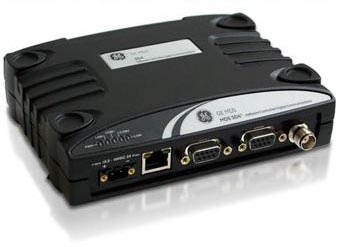

Серия беспроводных модемов MDS SD - это новое поколение узкополосных радиомодемов в диапазоне 330-512 МГц. Радиомодемы MDS SD4 позволяют пользователю подключаться как к Ethernet, так и к PLCs, RTUs и системам SCADA. Программно изменяемые характеристики и оптимизированная аппаратная платформа делают радиомодем MDS SD4 идеальной основой для развертывания современных SCADA-систем для наблюдения и контроля за нефтяными и газовыми скважинами, компрессорными станциями, трубопроводами, трансформаторными подстанциями и многими другими объектами. Эти радиомодемы обеспечивают высокую пропускную способность и большой радиус действия в составе многоадресных систем. Они обеспечивают прозрачную асинхронную связь в режиме реального времени.

Мобильный прозрачный радиомодем General Electric MDS SD 4 поддерживает все стандартные асинхронные протоколы, включая DNP3, Modbus и многие другие. Порт RS-232 сконфигурированный как порт RS-485 позволяет подключить несколько устройств с интерфейсом RS-485 к одному радиомодему без применения дополнительных преобразователей.

Модемы серии SD4 могут быть добавлены в существующие сети, построенные на основе модемов MDS 4710 и MDS 4790, обеспечивая при этом полную совместимость по замене ранее установленных модемов MDS4710, а также добавлением новых модемов SD4, при этом будет добавлена возможность поддержки протокола Ethernet.

Области применения радиомодема MDS SD4

• Тяжелая промышленность
• Энергетика – удаленный контроль IED и PLC на перераспределительных подстанциях
• Водоснабжение и утилизация отходов
• Нефтегазовая отрасль – удаленный мониторинг нефте- и газопроводов
• Транспорт

Радиомодем MDS SD4 может работать и обеспечивать оптимальные параметры при работе в сетях, построенных с использованием сетки частот 6,25 кГц, 12.5 кГц или 25 кГц. Радиомодемы MDS SD4 работают на частотах диапазона UHF. Имеется возможность выбора между моделями, поддерживающими протокол Ethernet/RS232 или только RS232. Серия SD4 поддерживает наиболее оптимальный способ передачи данных между источниками данных.Каждое беспроводное устройство серии SD включает возможность удаленного управления и могут управляться системами управления MDS NETview или MDS InSite. Удаленные радиомодемы SD могут использоваться как выделенная точка доступа, с построением в ней отдельной подсети.

Функциональные особенности радиомодема MDS SD4

• Полная совместимость с устройствами Ethernet
• Полная совместимость с AES-128 шифрованием
• Увеличенная дальность связи по протоколам IP/Ethernet
• Низкое потребление электричества, режим ожидания
• Совместимость с протоколами SCADA промышленного стандарта включая Modbus/TCP и DNP3
• Более низкие затраты на интеграцию, конфигурацию и тех.поддержку чем в системах, построенных с применением радиомодемов MDS 4710
• Низкое потребление электричества, режим ожидания

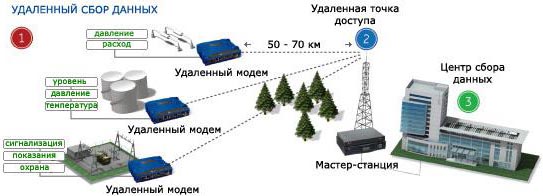

Мастер-станция (Access Point) и ретранслятор

В случае возникновения в сети или в ее части небольших неполадок, они не смогут помешать работе всей системы в целом. В беспроводных решениях Мастер-станция работает как хаб для всех удаленных радиомодемов. Мастер-стация SD4790 с опцией полного резервирования позволяет иметь системе возможность “горячей” замены элементов. "Ожидающая" (the standby radio) часть мастер-станции активизируется автоматически вне зависимости от ошибок детектированных активной частью мастер-станции. Инсталляция SD4 адаптера в существующую мастер-станцию MDS4790 добавляет возможность прямого подсоединения к сетям Ethernet в существующие IP-сети, а также добавляет возможность дополнительного шифрования данных.

В случае использования мастер-станции SD4790 в режиме ретранслятора способность мастер-станции SD4790 работать в полном дуплексе увеличивает до максимума скорость данных и как результат увеличивает пропускную способность всей сети.
