Радиомодем Дженерал Электрик MDS 4710

совместимость с контроллерами производства "Allen Breadly", "MOTOROLA"

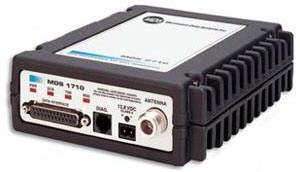

Радио-модем MDS 4710

Серия радиомодемов Дженерал Электрик MDS является лидером по соотношению цена/производительность среди запатентованных радиосистем диапазона 130-175 МГц, 330-512 МГц, и 800-960 МГц. Эти модемы обладают повышенной производительностью, более широким спектром возможностей для удовлетворения потребностей пользователей многоадресных систем.


Семейство радиомодемов Дженерал Электрик MDS 4710 используются для работы в сетях частотного диапазона 330-512 МГц. Модемы обеспечивают построение схем сбора данных по принципу «точка-многоточка». Радиомодемы обеспечивают асинхронную и синхронную связь и передачу данных в режиме реального времени. Синхронный режим возможен только со скоростью передачи данных 9600 б/сек для модема MDS 4710B.


Для построения сетей обмена данными не требуется никакого дополнительного программного обеспечения, радиомодем работает в прозрачном режиме. Встроенное программное обеспечение позволяет осуществлять полный дистанционный контроль основных электрических и радиотехнических параметров, таких как напряжение питания, температуру, КСВ антенны и ряд других. При использовании программной оболочки “InSite” и выделенной мастер-станции возможно осуществлять выборочный контроль за группой модемов, закреплять за ними различные виды приоритетов по контролю.


Области применения радиомодема MDS 4710

  • Лотерейные терминалы
  • Системы связи и телеметрии на железных дорогах
  • Контроль распределения воды, электричества
  • Нефтегазовая отрасль – удаленный мониторинг нефте- и газопроводов
  • Контроль производственных процессов
  • Телеметрия
  • Энергетика – удаленный контроль IED и PLC на распределительных подстанциях

В сетях с применением мастер-станции Дженерал Электрик MDS 4790 возможно использование голосового канала связи. Радиомодем легко программируется как в случае использования в качестве удаленной станции, так и центральной станции. Может работать в симплексном или полудуплексном режиме. Поддерживается разнос радиочастот в одном из поддиапазонов: 130-140, 140-150, 150-165, 165-174 МГц.


Технологически модем Дженерал Электрик MDS 4710 выполнен в алюминиевом корпусе, обеспечена влагозащита. Все элементы проходят 100% входной контроль, готовое изделие сопровождается технологической картой измерений выходных параметров. Модем работоспособен в диапазоне температур от –30 до +60 градусов Цельсия.


Радиомодем MDS 4710 рекомендован к применению и проверен на совместимость с контроллерами производства “Allen Breadly”, “MOTOROLA”. Радиомодемы MDS 4710 работают с существующими версиями MDS 2000, MDS 4000


Функциональные особенности радиомодема MDS 4710

  • Поддерживается разнос частот в одном из поддиапазонов: 130-140, 140-150, 150-165, 165-174 МГц
  • Гибкость настройки - радиомодемы конфигурируются с базовой или другой удаленной станции
  • В сетях с применением Мастер-Станции GE MDS 4790 возможно наличие голосового канала связи
  • Высокая производительность - использование в радиомодеме сигнального процессора (DSP)
  • Совместимость с контроллерами производства "Allen Breadly", "MOTOROLA". Радиомодемы работают с существующими версиями MDS 2000, MDS 4000
  • Не требуется дополнительного программного обеспечения, радиомодем «прозрачен» для данных
  • Низкое потребление электричества, режим ожидания

Технические характеристики


Орган Сертификации
4-х проводный аналоговый вход
Скорость в радиотракте
Порт RS-232
Контроль ошибок
Диагностика
4710A
FCC Part 90 Industry Canada & ENTELA. РосТест
Да
9600 б/сек
110 б/сек-38.4 кб/сек (данные) для 12.5 КГц сетки частот
BER 1x10-6 @ -105 dBm
Полная Сетевая Диагностика(опция)
4710A
FCC Part 90 Industry Canada & ENTELA. РосТест
Да
9600 б/сек
300-9600 б/сек (данные) для 12.5 КГц сетки частот
4800 bps: BER 1x10-6 @ -110 dBm
DTMF Диагностика (опция)
FCC Part 90 Industry Canada & ENTELA. РосТест
9600 bps: BER 1x10-6 @ -108 dBm typical
4710C
FCC Part 90 Industry Canada & ENTELA. РосТест
Да
19,200 б/сек
110 б/сек-38.4 кб/сек (данные) для 12.5 КГц сетки частот
BER 1x10-6 @ -105 dBm
Полная Сетевая Диагностика(опция)


Модель
MDS 4710
Режимы работы
MАсинхронный - Симплексный, полудуплексный, (синхронный режим доступен только на скорости (9600 бит/с) в MDS 4710B и MDS 9710B)
Интерфейсы
RS-232, DB-25
Поддержка сигналов
TXD, RXD, RTS, CTS, DCD, RUS, AUX POWER, DSR, и GND
Передатчик
Мощность несущей
от 0,1 до 5 Вт программируется
Стабильность мощности несущей
норма +/- 1,5 дБ
Рабочий цикл
непрерывный
Выходное сопротивление
50 Oм
Приемник
Тип
Супергетеродин с двойным преобразованием частоты
Избирательность по соседнему каналу (EIA)
60 дБ
Стабильность частоты
+/- 0,00015 % (1.5 ppm)
Источник питания
Основной источник
13,8 В постоянного тока (в диапазоне от 10,5 до 16 В)
Ток Tx
2A при мощности 5 Вт
Ток Rx
меньше 125 мА
Ждущий режим
15 мА
Модем/диагностика
Модуляция
Цифровая / CPFSK
CTS Задержка
0-255 мс программируемая с шагом 1мс
PTT Задержка
0-255 мс программируемая с шагом 1мс
Корпус и размеры
Корпус
Прочный алюминиевый
Размеры
50,8 x 142,9 x 184 мм
Вес
1,6 кг
Условия окружающей среды
Диапазон рабочих температур
от -30 °C до +60 °C
