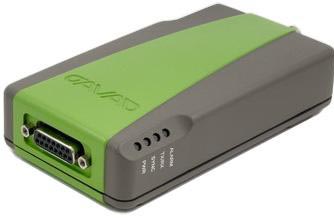

Радиомодем Javad HPT102

Частотный диапазон VHF 138 - 174 МГц, мощность 20 мВт - 2 Вт, скорость обмена данными до 38,4 кбит/с

Радиомодем Javad HPT102

Беспроводные радиомодемы Javad HPT102 позволяют строить цифровые сети с топологией «точка-точка», «каждый с каждым», «звезда» или «дерево».


Достоинством радиомодема Javad HPT102 является кодирование данных, скачкообразная перестройка частоты с использованием псевдослучайной последовательности, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика.


Для передачи данных радиомодем JAVAD использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование.


VHF радиомодемы Javad программируются, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, радиомодемы Javad HPT-102 имеют шаг настройки по мощности от 0,1 до 2 Вт и по частотам в диапазоне 138 – 174 МГц с шагом от 6,25 до 25 кГц.


К другим неоспоримым преимуществам Javad HPT-102 можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодема.


VHF радиомодемы JAVAD совместимы по протоколам взаимодействия с оборудованием третьих производителей, таких как Pacific Crest, SATEL, Trimble, что позволяет применять оборудование JAVAD для развития или объединения уже существующих сетей передачи данных.


Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части. Другими словами возможна перепрошивка новой версии встроенного ПО модема.


Области применения радиомодема Javad HPT102


Беспроводной модем JAVAD HPT 102 предназначен для использования системах сбора телеметрических данных, удаленного управления и мониторинга. Работая в "прозрачном" режиме, модем легко встраивается в уже построенные системы без необходимости доработки существующего ПО.

  • Системы сбора данных для коммерческого и технологического учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)
  • Сбор показаний бытовых и промышленных приборов учета
  • Системы регулирования общественного транспорта
  • Диспетчеризация лифтов
  • Системы технологического контроля и управления (котельные, водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи, нефтяные и газовые промыслы, шахты, разрезы, железнодорожный транспорт)
  • Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
  • Системы пожаро-охранной сигнализации и видеонаблюдение
  • Системы телеметрии, телесигнализации, телеуправления

Технические характеристики


Модель
Javad HPT102
Диапазон частот
138 - 174 MГц
Шаг разделения каналов
25/20/12.5/6.25 кГц
Скорость передачи данных (шаг 25/20/12.5/6.25 кГц)
9600/7500/4800/2400 кбит/с DBPSK/GMSK 9200/15000/9600/4800 кбит/с – DQPSK/4FSK 28800/22500/14400/7200 кбит/с – D8PSK 38400/30000/19200/9600 кбит/с – D16QAM
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны)
161 дБ (для шага 25 кГц) 163 дБ (для шага 12.5 кГц) 164 дБ (для шага 6.25 кГц)
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции
75 миль/час/ 120 км/ч
Виды модуляции
GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
Номинальное сопротивление
50 Ом
Задержка
60 мс
Режим связи
Time Division Duplex (TDD) Time Division Multiple Access (TDMA)
Максимальная дальность
11 миль / 18 км
Ввод/Вывод
Последовательный (RS232) до 115200 бит/с
Эксплуатационные параметры
Температура
Рабочая –40°С до +60°С Хранения –40°С до +85°С
Пылевлагозащита
IP 66
Габаритные размеры
146 x 75 x 44 мм
Вес
488 г
Напряжение питания
+9 до +16 В постоянного тока
Потребляемая мощность (средняя)
6 Вт/2 Вт/ 0.05 Вт – Передача/ Прием / Спящий режим
Корпус/Цвет
Алюминий / Серебристый/серый
Антенный разъем
TNC, 50 Ом
Соответствие стандартам
FCC
Part 90
Industry Canada
RSS-119
R&TTE
ETSI EN 300 113-2 ETSI EN 301 489-5
Характеристики передатчика
Выходная мощность DBPSK/GMSK DQPSK/4FSK D8PSK D16QAM
13 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
13 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
13 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
13 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
Точность установки выходной мощности
±1.5 дБ (в нормальных условиях) +2.0 дБ и -3.0 (в экстремальных условиях)
Стабильность несущей частоты
±1.5 ppm температурная нестабильность ±3.0 ppm долговременная нестабильность (в течение года)
Максимальное допустимое отклонение частоты
±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (наведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц
Часть §90.210 (C, D, E) для США и Канады 60 dBc для Европы
Подведенная мощность (не более)
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Излучаемая мощность (не более)
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Характеристики приемника
Коэффициент шума
4 дБ
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK


-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц
Динамический диапазон
-115 to -15 дБм
Максимальный допустимый уровень входного сигнала
-10 дБм
Подавление паразитного сигнала
±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (подведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц
-8 дБ для шага 25 кГц
-8 дБ для шага 20 кГц
-12 дБ для шага 12.5 кГц
-16 дБ для шага 6.25 кГц
Избирательность по соседнему каналу
70 дБ для шага 25 кГц
70 дБ для шага 20 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц
