Радиомодем Dataradio Integra-TR (Integra-TR/F)

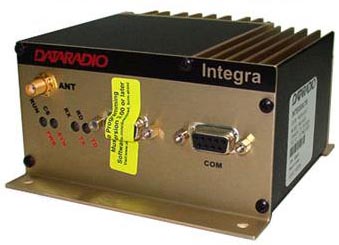

Радиомодем Dataradio Integra-TR

Асинхронный радиомодем Integra-TR представляет собой "прозрачное" устройство реального времени, не требующее сложной настройки и использующее внешний протокол обмена данными. Данные передаются в радиоканал в той последовательности, в которой были приняты радиомодемом от контроллера, терминала или компьютера по интерфейсу RS-232 без искажений и дополнительной обработки. Обеспечивает отсечку "звона" в канале (dribble bits) после завершения передачи.


Предназначен для построения современных радиосетей сбора данных и удаленного управления стационарными объектами. Имеет встроенный специализированный приемопередатчик с малым временем доступа к радиоканалу. Обеспечивает асинхронный обмен данными на скоростях 19200, 9600 или 4800 бит/с в каналах с шагом сетки радиочастот 25, 12,5 или 6,25 кГц. Поддерживает работу практически всех основных промышленных протоколов. Встроенная функция удаленной диагностики позволяет в реальном масштабе времени контролировать состояние устройства (наличие питания, температуру, напряжение, мощность сигнала, наличие соединение с антенно-фидерными устройствами). Поддерживает работу в режиме DOX (data-activated transmit), не требующий использование сигналов управления потоком RTS/CTS: передача инициализируется поступлением данных на порт радиомодема. Также поддерживает управление сигналами RTS/CTS, когда скорость передачи данных от терминального устройства превышает скорость обмена данными в радиоканале. Имеет три режима сбережения энергии (пониженного потребления) для объектов, на которых применяется питание от аккумуляторов или солнечных батарей: режим ожидания (sleep mode), экономичный режим (suspend mode) и режим изменяемой выходной мощности (variable output power mode). В первых двух режимах энергопотребление составляет не более 15 мА.


Перевод радиомодема из режима ожидания в рабочий режим занимает не более 100 мс без потери данных. В режиме ожидания радиомодем автоматически с заданной периодичность проверяет состояние радиоканала. Имеет два последовательных порта: для передачи данных и настройки. Монтируется на DIN-рейку.


Модель Integra-TR/F имеет дополнительное принудительное охлаждение и обеспечивает работу со 100% циклом передачи, обеспечивая непрерывную передачу длинных сообщений. Применяется для обеспечения работы ведущих или ведомых контроллеров в радиосетях, предполагающих интенсивный обмен сообщениями повышенной размерности (продолжительность передачи более 30 секунд), либо предъявляющих повышенные требования к охлаждению аппаратуры.


Функциональные особенности

  • Высокая скорость обмена данными и пропускная способность
  • Работа на каналах с различным шагом сетки радиочастот в полудуплексном или симплексном режимах
  • Программная настройка выходной мощности
  • Удаленная диагностика
  • Три режима энергосбережения
  • Управление потоком по данным DOX
  • Управлением потоком с использованием сигналов RTS/CTS
  • Модель Integra-TR/F имеет дополнительное принудительное охлаждение и обеспечивает работу со 100% циклом передачи
  • Позволяет строить ретранслятор на базе двух радиомодемов
  • Сертифицирован для использования во взрывоопасной среде (для США и Канады)

Технические характеристики


Модель
Integra-TR (Integra-TR/F)
ОВЧ
УВЧ
Диапазон частот
132-174 МГц
380-512 МГц
Шаг сетки частот
6,25; 12,5; 25 кГц
Тип излучения
9K30F1D, 15K3F1D
Потребляемый ток:
- передача при 13,3 В
2600 мA
- прием при 13,3 В
125 мA
Режим сбережения
15 мA
Рабочее напряжение
10-16 В постоянного тока
Рабочая температура
-30 °С до +60 °С
Габаритные размеры
12,1 (Ш) х 11,4 (Г) x 5,6 (В) см
Масса (в упаковке)
680 г
Рабочий режим
cимплекс или полудуплекс
Приемник
Стабильность частоты
2,5 ppm
1,5 ppm
Чувствительность
0,35 µВ для соотношения сигнал/шум 12 дБ
Избирательность
75 дБ для 25 кГц; 65 дБ для 12,5 кГц
Передатчик
Полоса пропускания без подстройки
132-150: 18 МГц
450-470: 20 МГц
150-174: 24 МГц
другие: 16 МГц
Выходная мощность при напряжении 13,6 В
настраиваемая 1-5 Вт
Время атаки передатчика
< 7 мс
Рабочий цикл
50% при 5 Вт, 30 с макс. время передачи; может быть увеличено при использовании модели Integra-TR/F
Стабильность частоты
2,5 ppm
1,5 ppm
Модем
Скорость
2400, 4800, 9600 или 19200 бит/с (25 кГц)
Управление
RTS-CTS, DOX
Вид модуляции
DRCMSK
