Радиомодем Конел CDA 70-V-EM

Модификация с портом Ethernet 10/100, 1 x MBUS, 1 x RS485, 1 x RS232 + 1 CIO

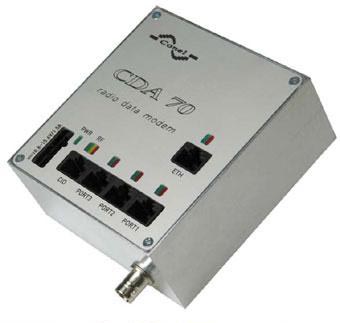

Радиомодем Конел CDA 70-V-EM

Радиомодем Конел CDA 70-V-EM используется для построения масштабных беспроводных сетей по радиоэфиру. Используются полудуплексная радиосвязь на одной частоте. Радиомодемы Конел CDA 70-V-EM передают в диапазоне частот от 136 до 174 МГц. Скорость передачи по радиоканалу составляет до 21,7 КБит/с. Мощность передатчика - программируемая от 10 мВт до 3 Вт. Модем крепится на DIN рейку. Модель модема CDA70 с индексом "E" оборудована встроенный порт Ethernet 10/100 для подключения IP сети. Модем для диапазона VHF специально разработан для использования в России.


Модуляция FFSK обеспечивает скорость передачи данных около 21,7 Кбод при шаге 20 и 25 кГц, или 10,8 Кбод с шагом 12,5 кГц. При модуляции GMSK обеспечивается скорость передачи данных порядка 10,8 Кбод с шагом 20 и 25 кГц, или 5,4 Кбод (шаг сетки частот - 12,5 кГц).


Коммуникационный протокол, используемый для связи между радиомодемами Конел CDA 70-V-EM по радиоэфиру обеспечивает доступ модема к радиоканалу, разрешение коллизий, ретрансляцию и другие функции, необходимые для совместной работы модемов в радиосети. Коммуникационный протокол позволяет создавать обширную радиосеть или несколько независимых сетей на одной радиочастоте.


Радиомодуль Конел CDA 70-V-EM


Модуль приемо-передатчика Конел CDA 70-V-EM функционирует на основе синтезатора частоты, позволяющего задавать частоту во всем рабочем диапазоне частот. Это позволяет иметь готовые изделия на складе, тем самым ускорять сроки ввода сети сбора данных в эксплуатацию. Возможно задание различных уровней мощности выходного радиосигнала передатчика (от 10 мВт до 3 Вт).


Процессор отслеживает уровень выходного сигнала и рабочую частоту. Радиомодуль снабжает процессор информацией об уровне входного сигнала (RSSI – Received Signal Strength Indicator). Эта информация используется для измерения силы сигнала между отдельными узлами беспроводной сети. Функция RSSI позволяет контролировать работоспособность радиосети, а также получать информацию об уровне помех в зоне каждого отдельного радиомодема.


Микрокомпьютер радиомодема Конел CDA 70-V-EM


Основой микрокомпьютера модема Конел CDA 70-V-EM является 32-разрядный процессор с 1 МБ постоянной памяти (RAM) и 512 кБ перезаписываемой памяти (FLASH ROM), а также таймер реального времени с энергонезависимым питанием.


С одной стороны микропроцессор подключен к радиопередатчику через модемный модуль, а с другой стороны - к модулю портов пользовательского интерфейса, обеспечивающему согласование стандартных уровней сигнала для RS232, RS485 и MBUS портов. Микрокомпьютер радиомодема Конел CDA 70-V-EM обеспечивает подключение до четырех пользовательских устройств. Все пользовательские порты представляют собой стандартные розетки RJ45, имеющие маркировку PORT1, PORT2, PORT3 и CIO.


Все порты имеют защиту от перенапряжения. В случае подключения устройства с RS485 портом преобразователь уровней сигнала переключится в соответствующий режим. Различные конвекторы сигнала полезно использовать в случае если применяется короткий соединительный кабель и потери в нем невелики, а также в случае необходимости гальванической развязки.


Микрокомпьютер может контролировать необходимость конвертирования (RS485). Для каждого пользовательского порта могут использоваться различные устройства с индивидуальным протоколом обмена. Таким образом микрокомпьютер может также работать как конвертер протоколов между различными пользовательскими устройствами. Это позволяет общаться между собой устройствам с различными протоколами. Программирование модема возможно через любой последовательный порт RS232.


В дополнение микропроцессор управляет множеством сервисных функций и пользовательских установок. Кроме различной необходимой информации в памяти микропроцессора сохраняется статистика радиообмена, уровень принимаемого сигнала от каждого из соседних радиомодемов, статистика обмена данными по каждому коммуникационному порту, сигналы об отключении питания, уровень заряда батарей бесперебойного питания и температура внутри модема. Настройки конфигурации модема Конел CDA 70-V-EM сохраняются в перезаписываемой FLASH памяти.


Модем


Модем преобразовывает цифровую последовательность потока битов из микрокомпьютера в аналоговую модуляцию FFSK, или GMSK, которая поступает на передатчик радиомодуля. Наоборот аналоговый сигнал от передатчика преобразуется в цифровую последовательность битов в микрокомпьютер. Модем выполнен на основе интегральной схемы фирмы CML.


Порт CIO


В качестве пользовательского расширения радиомодемы Конел CDA 70-V-EM могут быть подключены напрямую или через преобразователь уровней ко входам и выходами технологических устройств. Порт для прямого подключения датчиков и пользовательских устройств представляет собой разъем RJ45 с обозначением CIO. На этом разъеме выведено 5 сигналов. Каждый из них может быть использован в качестве входа или выхода. Вход может быть аналоговый с диапазоном 0-5В или логический с установкой уровня переключения. Выходом является открытый коллектор, который позволяет переключать ток до 500мА.


Считывание и запись сигналов возможно не только из радиосети, но и из любого последовательного порта RS232. Конфигурацией двух радиомодемов можно создать простое технологическое устройство, где на основе сигналов из одного радиомодема управляются сигналы на выходе второго радиомодема и наоборот. Для более полного использования между CIO разъемом радиомодема и пользовательского устройства устанавливается интерфейсное устройство (преобразователь уровней), которое имеет входы напряжения и тока с устанавливаемыми диапазонами, входы для измерения сопротивления (термометры, монометры и пр.), логические входы с гальванической развязкой и выходы с реле. С таким дополнением можно создать простую и дешевую телеметрическую станцию без использования промышленного программируемого контроллера.


Протоколы пользовательского интерфейса


На пользовательском интерфейсе реализовано более 50 общеприменяемых коммуникационных протоколов (Modbus, Sbus, Mbus, IEC 870, и т.д). По требованию заказчика можно реализовать новые протоколы, которые пока радиомодемом не поддерживаются.


Технические характеристики


Модель
Конел CDA 70-V-EM
Диапазон частот
136 - 174 МГц
Установка рабочей частоты
Программным методом
Установка шага каналов
12.5, 20 и 25 кГц - программным методом
Выходная мощность
0.1 - 3 Вт установка программно
Чувствительность приемника для 12 дБ SINAD
-114 дБм
Время переключения прием / передача
< 6 мс
Макс. модуляционная скорость передачи
21.7 кбит/с для шага каналов 20 и 25 кГц 10.8кбит/с для шага каналов 12.5 кГц
Тип модуляции
FFSK,GMSK
Радиомодем удовлетворяет требованиям ETSI
ETSI 300 113
Диапазон температур
от -30 °С до +55 °С
Напряжение питания (бортовая сеть)
от +10.8 до +15.6В пост. тока
Ток потребления

прием
передача (при 5Вт)
ожидание


190 мА
1500 мА
25 мА
Габаритные размеры
43x104x98 мм (крепление на рейку DIN50)
Масса
600 г
Разъем антенны
BNC - 50 Ом
Разъем антенны
RS232 - разъем RJ45 (150 б/с - 38400 б/с)
RS232 - разъем RJ45 (150 б/с - 38400 б/с)
RS232 - разъем RJ45 (150 б/с - 38400 б/с)
5 программно устанавливаемых входов (аналоговый, логический) / выходов (открытый коллектор)

Индикация состояний радиомодема Конел CDA 70-V-EM


На лицевой панели радиомодема находится семь светодиодов (LED), которые изображают состояние радиомодема. Светодиоды упорядочены в три группы:


Цвет
Группа
Значение
Зеленый
PWR
Мерцает 1 раз в секунду - правильная функция
Мерцает 10 раз за сек - выключено питание внутр. радиомодуля
Постоянно светится - неправильная функция
Не светиться - нет питания +12V
Двойное мерцание - приём данных на VF канале с уровнем <-100dBm
Красный
RF
TX
Модем посылает данные на радиоканал
Желтый
RX
Принимает синхронизацию или данные с радиоканала
Зеленый
DATA
Принятые данные с радиоканала предназначены для этого модема
Красный
PORT1-3ETH
TX
Модем высылает данные на некоторые из серийных портов (COM1 .. COM3)
Зеленый
DATA
Модем принимает необходимые данные с последовательного порта (COM1 .. COM3)

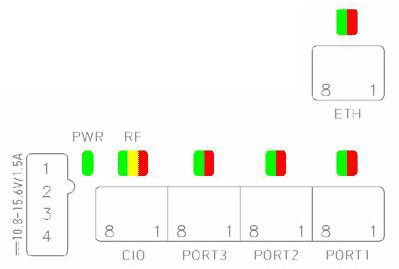

Схема лицевой части радиомодема Конел CDA 70-V-EM

Пользовательские интерфейсы


На передней панели радиомодема Конел CDA 70-V-EM размещены 4 разъема RJ45. Три разъема с обозначением COM1, COM2 и COM3 - это последовательные интерфейсы 1 x MBUS, 1 x RS485, 1 x RS232. Четвертый - порт ETHERNET | Ethernet . Пятый разъем, обозначенный CIO, предназначен для прямого подключения технологических входов и выходов. Управление и сбор данных поставляется в качестве опции модема по желанию заказчика.


Разводка разъемов COM1, COM2 и COM3 (панельная розетка RJ45)


(RS232 - DCE - Data Communication Equipment)


Номер контакта (pin)
Обозначение сигнала
Описание
Направление потока данных
1
RTS
Request To Send
Вход
2
CTS
Clear To Send
Выход
3
DTR
Data Terminal Ready
Вход
4
DSR
Data Set Ready - резистором 560 Oм, подключен на +12В.
Выход
5
GND
GROUND
6
RXD
Receive Data
Выход
7
CD
Carrier Detect
Выход
8
TXD
Transmit Data
Вход
Штекер RJ-45 для радиомодема Конел CDA 70-V-EM













Присоединение разъема питания (PWDD)


Номер контакта (pin)
Обозначение сигнала
Описание
1
+12V
« + »
2
GND
« - »
3
PWRSV
Выход открытый коллектор (Power Save) для управления напряжением всего радиомодема
4
IN1
Вход - контроль присутствия сетевого напряжения. Аналоговый вход 0 -16V.

Для питания радиомодема Конел CDA 70-V-EM необходимо постоянное напряжение от +10.8 до +15.6 В (12В аккумулятор). При приеме модем потребляет ток 190 mA. При передаче потребляемый ток зависит от мощности передачи (для 3 Вт это 1500 mA). Для нормальной работы необходимо, чтобы блок питания гарантировал максимальный пиковый ток 2000 мА.
