Антенна АЛ/3 используется для эксплуатации на
подвижных объектах железно- дорожного транспорта с ж/д станциями
в диапазоне частот 301-344 МГц.
Антенна выдерживает воздействие электрического разряда в течении
0,1 с при напряжении 25 кВ и токе 1000 А.
Локомотивная антенна АЛ/3 (ШИ2.091.257) предназначена
для работы на подвижных объектах (железно-дорожных электровозов)
с железнодорожными радиостанциями в диапазоне частот 301-344
MHz.
Антенна АЛ/3 круговой направленности предназначена
для установки на металлических крышах железно-дорожных электровозов
и путевых машинах тяжёлого типа.
Локомотивная антенна АЛ/3 создана для работы
в условиях:
- изменения температуры окружающей среды
от -50° до +55°
- воздействия атмосферных осадков (инея,
росы, дождя)
- воздействия пыли
- воздействия вибрации до 100 Гц
- воздействия ударов многократного действия
с ускорением 25 g
Устройство и принцип работы

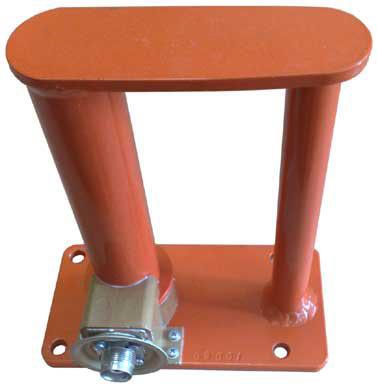

Железнодорожная антенна АЛ/3 представляет собой
низкорасположенную шлейфовую антенну. Противовесом антенны служит
металлическая обшивка локомотива.
В нижней пластине сварной конструкции имеется четыре отверстия
диаметром 9 мм для крепления антенн к корпусу ж/д тепловозов.
Основание антенны имеет размер 160 х 80 мм. Питание антенны
через коаксиальный разъём N – типа. По заказу антенна может
быть укомплектована другим разъемом (например СР 50-165 ФВ).
Функциональные особенности
- Антенна АЛ/3 локомотивная, имеет грозозащиту
и 50-омный вход.
- Поляризация - вертикальная. Диаграмма направленности
антенны в горизонтальной плоскости близкая к круговой.
- Антенна выдерживает воздействие электрического
разряда в течении 0,1 с при напряжении 25 кВ и токе 1000
А.
- Гальваническое соединение элементов антенны
с основанием (корпусом объекта) обеспечивает безопасную
работу оператора и защиту аппаратуры от высокого напряжения
(в случае аварийной ситуации).
- Подводимая к антенне мощность - не более
50 Вт.
- Габаритные размеры антенна АЛ/3 - не более
190 х 100 х 203 мм.
- Масса антенны АЛ/3 без комплекта монтажных
частей и упаковки - не более 2,0 кг.
- Конструкция антенны выдерживает воздействие
ветровых нагрузок при максимальной скорости ветра до 90
м/с.
|
