Локомотивная антенна Полярис АЛ2

Подводимая к антенне мощность - 50 Вт

Локомотивная антенна Полярис АЛ2

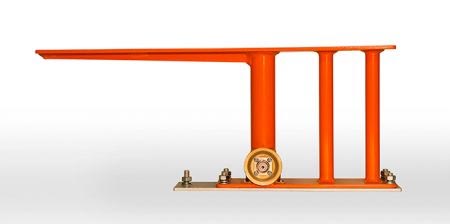

Антенна локомотивная Polaris АЛ 2 предназначена для работы на подвижных объектах с железнодорожными радиостанциями в диапазоне частот от 151 до 156 МГц и замены морально и физически устаревшего штатного оборудования. Антенна Полярис АЛ2 устанавливается на металлических крышах локомотивов и путевых машинах тяжелого типа. Антенна Polaris АЛ-2 представляет собой низкорасположенную шлейфовую антенну комбинированного типа, состоящую из замкнутой и разомкнутой частей. Противовесом антенны служит металлическая обшивка транспортных средств, на которой возбуждаются поверхностные токи, являющиеся также источником излучения.


Антенна Polaris AL 2 представляет собой антенну комбинированного типа, состоящую из замкнутой и разомкнутой частей. Противовесом антенны служит металлическая обшивка тепловоза. В нижней пластине сварной конструкции имеется четыре отверстия диаметром 9 мм для крепления антенн к корпусу железно-дорожных локомотивов.


Антенна Полярис АЛ2 создана для эксплуатации в следующих условиях:


  • изменения температуры окружающей среды от -50° до +55°
  • воздействия атмосферных осадков (инея, росы, дождя)
  • воздействия пыли
  • воздействия вибрации до 100 Гц
  • воздействия ударов многократного действия с ускорением 25 g

Шлейфовая железнодорожная антенна Полярис АЛ 2 имеет малые поперечные размеры и направленные свойства ее аналогичны направленным свойствам обычного несимметричного вибратора длиной 1/4 т.е. имеет близкую к круговой диаграмму направленности. Гальваническое соединение элементов антенны с основанием (корпусом объекта) обеспечивает безопасную работу оператора и защиту аппаратуры от высокого напряжения (в случае аварийной ситуации). Количество вертикальных стоек, линейные размеры, расстояние между ними и длина консоли шлейфа обеспечивает получение входного сопротивления антенны близко к 50 Ом с малыми реактивными составляющими в данном диапазоне частот. Антенна Polaris АЛ 2 токобезопасная предназначена для установки на металлических крышах ж/д тепловозов и путевых машинах тяжёлого типа.


Функциональные особенности антенны Polaris АЛ2

  • Антенна Polaris АЛ-2 локомотивная, грозозащищённая, имеет 50-омный вход
  • Диаграмма направленности антенны в горизонтальной плоскости, близкая к круговой, Поляризация - вертикальная
  • Антенна выдерживает воздействие электрического разряда в течении 0,1 с при напряжении 25 кВ и токе 1000 А.
  • Подводимая к антенне мощность - не более 50 Вт.
  • Габаритные размеры антенна AL-2 - не более 100Х502Х195 мм.
  • Масса антенны Полярис АЛ2 без комплекта монтажных частей и упаковки - не более 2,0 кг.
  • Конструкция антенны выдерживает воздействие ветровых нагрузок при максимальной скорости ветра до 90 м/с.

Технические характеристики антенны Полярис АЛ-2


Модель
Полярис АЛ 2
Тип антенны приемопередающая, диаграмма направленности в горизонтальной плоскости близка к круговой
Рабочий диапазон частот, МГц  151-156
Ширина рабочей полосы частот, МГц 6
Коэффициент усиления антенны, dBi 2.15
КСВ в рабочем диапазоне частот не более 1,7
Входное сопротивление, Ом 50
Поляризация вертикальная
Максимальная подводимая к антенне мощность, Вт. 50
Питание антенны через разъем СР 50-165 (или по договоренности с заказчиком)
Рабочая температура, °С от -50 до +55
Материал антенны Алюминий АД-31
Габаритные размеры, мм 100 х 502 х 195
Масса антенны, не более, кг 2

Комплект поставки антенны Polaris АЛ-2

  • Антенна локомотивная
  • Инструкция
  • Упаковка
