Инструкция к вихретоковому индикатору
СФИНКС ВИ-98

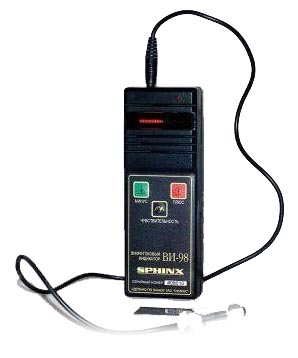

Вихретоковый преобразователь СФИНКС ВИ-98

1. НАЗНАЧЕНИЕ ИНДИКАТОРА


2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


3. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ


4. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ


5. ПОДГОТОВКА ИНДИКАТОРА К РАБОТЕ


6. ПОРЯДОК РАБОТЫ


7. МЕТОДИЧЕСКИЕ УКАЗАНИЯ


8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


1. НАЗНАЧЕНИЕ ИНДИКАТОРА


Вихретоковый индикатор неоднородностей СФИНКС ВИ-98 (далее по тексту индикатор) портативного типа предназначен для выявления неоднородностей на поверхности ферромагнитных изделий. Он может быть использован в лабораторных условиях, а так же в подразделениях дорожной инспекции для обнаружения неоднородностей на поверхности листового металла автомобильных кузовов. Контроль обеспечивается при выполнении следующих условий: радиус кривизны контролируемой поверхности - 20 мм, «контролируемая зона от края изделия - не более 3 мм, толщина контролируемого изделия - более 0.5 мм. Индикатор устойчиво работает при следующих условиях:
температура воздуха от - 20 С° до + 40 С°
относительная влажность 80% при + 25 С°
атмосферное давление от 84 до 106.5 кПа


2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


2.1 Обнаружение неоднородности индицируется световой звуковой сигнализацией.
2.2. Максимальный фиксированный зазор за счет неметаллического покрытия - 0.35 мм:
2.3. Разрешающая способность - 3 мм;
2.4. Скорость движения преобразователя Сфинкс ВИ98 по поверхности
изделия - не более 0,1 м/с.
2.5. Питание индикатора осуществляется от встроенного
литий-ионного аккумулятора.
2.6. Средний ток, потребляемый прибором от источника питания - 10мА.
2.7. Время установления рабочего режима после включения
прибора не превышает 2 минут.
2.8. Время непрерывной работы от заряженного аккумулятора не менее 80 ч.


3. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ


3.1. Принцип действия индикатора Sphinks ВИ-98 основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении с преобразователя сигнала, величина
которого определяется действующим вторичным полем. В индикаторе Сфинкс ВИ-98 используется автоматическая настройка режима работы автогенератора при установке преобразователя на
контролируемое изделие. При перемещении преобразователя на участок с локальной неоднородностью, например заклепку, сигнал с его выхода меняется по амплитуде, что
ответствует появлению полезного сигнала, который подается на амплитудную схему обработки.
3.2. Конструкция индикатора.

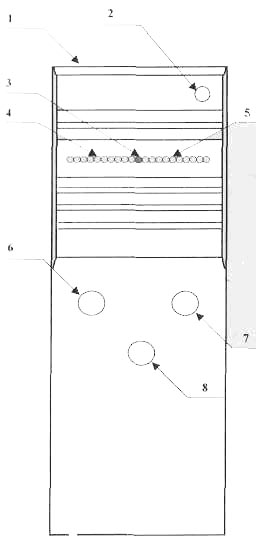

Индикатор Sphinks ВИ-98 выполнен в виде портативной конструкции, расположение элементов индикации и органов управления на передней панели показано на рис. 1.


СФИНКС ВИ-98 расположение элементов индикации и органов управления на передней панели

Рис.1


Цифрами обозначены следующие элементы:
1- разъем для подключения вихретокового преобразователя,
2- индикатор разряда аккумулятора,
3- индикатор включения прибора (зелёный светодиод),
4- линейка красных светодиодов,
5- линейка жёлтых светодиодов,
6- кнопка автоматической настройки и уменьшения чувствительности,,
7- кнопка включения питания и увеличения чувствительности,
8- кнопка контроля чувствительности.



4. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ


Состав изделия и комплект поставки должен соответствовать таблице 1.
Таблица 1.

Наименование Количество
Блок электронный 1
Преобразователь 1
Зарядное устройство 1
Образец контрольный 1
Кейс для переноски и хранения индикатора 1
Техническое описание 1

5. ПОДГОТОВКА ИНДИКАТОРА К РАБОТЕ


5.1. Особенности эксплуатации.
5.1.1. На преобразователь Сфинкс ВИ-98 в процессе работы не допускается
воздействие посторонних магнитных полей напряженностью
более 40 А/м и электромагнитных полей (например поле электродвигателя мощностью более 5 кВт), действующих на расстоянии менее 1 м .
5.1.2. Контролируемое изделие не должно быть намагничено.
5.1.3. Необходимо следить за состоянием сферической поверхности сердечника преобразователя. Износ сферической поверхности приводит к резкому уменьшению допустимого угла
отклонения оси преобразователя от нормали при контроле
5.2. Настройка на режим контроля.
5.2.1. Произвести заряд аккумуляторной батареи индикатора СФИНКС ВИ98. Для этого подключить зарядное устройство к разъёму, расположенному на торцевой части прибора, включить его в сеть. Признаком нормальной работы зарядного устройства является короткий звуковой сигнал, включение зелёного светодиода в середине шкалы и цепочка желтых светодиодов, число которых отображает процесс заряда аккумулятора.
Каждый из светодиодов соответствует, ориентировочно, 10% от полного заряда. По окончании процесса заряда жёлтые светодиоды погаснут, заряд прекратится, а зелёный светодиод перейдёт в проблесковый режим, сигнализируя о подключённом к сети зарядном устройстве. При отключении от сети погаснет зленный светодиод, а прибор Сфинкс ВИ-98 издаст короткий звуковой сигнал. Аккумулятор заряжен, прибор готов к работе. Время полного заряда не превышает 4 часов. Допускается проведение неполного заряда.
Заряд разряженного аккумулятора в течении 10 минут может обеспечить последующую работу прибора в течении часа.
5.2.2. Подключить преобразователь к входному разъему 1
индикатора.
5.2.3. Включить индикатор Sphinks ВИ98 однократным нажатием правой
кнопки. При включении раздастся короткий звуковой сигнал и
включится зелёный светодиод в центре шкалы.

5.2.4. Обеспечить прогрев индикатора в течении 1 минуты.
5.2.5. Калибровка.
Калибровку следует проводить для компенсации изменения свойств преобразователя Сфинкс ВИ-98 из-за сильного износа рабочей поверхности или при смене преобразователя.
Калибровку можно проводить периодически для улучшения повторяемости показаний прибора.
Из режима калибровки молено выйти только пройдя весь цикл калибровки! Ели режим калибровки не будет завершён, то прибор выйдет из него автоматически, по истечении 5 минут. В случае выхода из режима калибровки по истечении времени, все настройки прибора сохраняют прежние значения.
5.2.5.1. В режим калибровки прибор может быть переведён из
любого состояния одновременным нажатием левой и правой
кнопок.
5.2.5.2. Преобразователь Sfinks ВИ-98 установить на поверхность контрольного образца перпендикулярно его поверхности на участок с
покрытием средней толщины (зона «2»).
5.2.5.3. Включить автоматическую настройку индикатора
однократным нажатием центральной кнопки. Режим автоматической настройки должен завершиться за время меньшее 1 сек,
а на шкале останется только зелёный светодиод.
5.2.5.4. Установить преобразователь на часть поверхности
образца с малой толщиной покрытия, (зона «1»), при этом
должна включиться цепочка красных светодиодов, сигнализирующая уменьшения толщины диэлектрического покрытия. Для
калибровки показания следует однократно нажать левую кнопку.

Раздастся короткий звуковой сигнал и количество красных светодиодов в цепочке сократится до 4-5, что свидетельствует об успешной калибровке.
5.2.5.5. Установить преобразователь на часть поверхности образца с большой толщиной покрытия, (зона «3») при этом должна включиться цепочка жёлтых светодиодов, сигнализирующая увеличения толщины диэлектрического покрытия. Для калибровки показания следует однократно нажать правую кнопку. Раздастся короткий звуковой сигнал и количество жёлтых светодиодов в цепочке сократится до 4-5, что свидетельствует об успешной калибровке. После проведения этих операций режим калибровки завершится и прибор автоматически выключится.
5.2.5.6. Для проверки результатов калибровки следует включить прибор однократным нажатием правой кнопки. При этом раздастся короткий звуковой сигнал и включится зелёный светодиод в центре шкалы.
Преобразователь установить на поверхность контрольного образца перпендикулярно его поверхности на участок с покрытием средней толщины (зона «2»).
Включить автоматическую настройку индикатора однократным нажатием левой кнопки. Режим автоматической настройки должен завершиться за время меньшее 1 сек, а на шкале останется только зелёный светодиод.

ПРИМЕЧАНИЕ: Если после завершения режима автоматической настройки наблюдается индикация о наличии неоднородности, следует повторить операцию настройки, т.к. это может быть вызвано перемещением или наклоном преобразователя в процессе настройки. Установить преобразователь на часть поверхности образца с малой толщиной покрытия, при этом должна включиться звуковая и световая сигнализация уменьшения толщины диэлектрического покрытия (4-5 красных светодиодов и непрерывный звуковой сигнал).
Установить преобразователь СФИНКС ВИ-98 на часть поверхности образца с большой толщиной покрытия, при этом должна выключиться звуковая и световая сигнализация увеличения толщины диэлектрического покрытия (4-5 жёлтых светодиодов и прерывистый звуковой сигнал).
Если результаты проверки не соответствуют описанным выше, калибровку следует повторить.


6. ПОРЯДОК РАБОТЫ


6.1. Установить преобразователь ВИ-98 на поверхность обследуемого изделия.
6.2. Произвести настройку прибора однократным нажатием
кнопки.
6.3. Произвести сканирование поверхности контролируемого изделия, обеспечивая контакт между преобразователем и контролируемой поверхностью. При обнаружении
неоднородности должна появиться соответствующая индикация.
6.4. Проверьте правильность обнаружения неоднородности.
Для этого переведите преобразователь в сторону от дефекта
и в его окрестности проведите повторную настройку
прибора. Повторно установите преобразователь на место
предполагаемого дефекта. При этом повторное включение
сигнализации о дефекте подтверждает правильность его
обнаружения.
6.5. Для компенсации изменения величины сигнала из-за
изменения толщины лакокрасочного покрытия в приборе
предусмотрена возможность регулировки чувствительности.
Для контроля уровня чувствительности следует нажать и удерживать среднюю кнопку. Количество включённых жёлтых светодиодов указывает значение установленной чувствительности в процентах от максимальной - каждый светодиод 10%.
При изготовлении установлено 20%.
Увеличить или уменьшить чувствительность на 10% можно однократным нажатием правой или левой кнопки соответственно.
При отпускании средней кнопки прибор возвращается в обычный режим, но с установленной вновь чувствительностью.
Установленный уровень чувствительности сохраняется при выключении прибора.
После проведения калибровки уровень чувствительности автоматически устанавливается равным 20%.
6.6. Дальнейшее сканирование поверхности контролируемого изделия и выявление дефектов производится в соответствии с последовательностью, изложенной в п.п. 6.3-6 4.


7. МЕТОДИЧЕСКИЕ УКАЗАНИЯ


Методика работы с вихретоковым индикатором СФИНКС ВИ-98 определяется предполагаемым способом изменения маркировки конкретного кузова, который на начальном этапе обследования неизвестен. Поэтому рекомендуется в первую очередь провести исследование участков панели, прилегающих к месторасположению имеющейся маркировки.

7.1. Обследование участков панели прилегающих к маркировочной площадке.
С этой целью вихретоковый преобразователь Сфинкс ВИ98 следует разместить на плоскости панели на некотором расстоянии от маркировочной площадки, произвести операцию настройки прибора и перемещать преобразователь по схеме, приведенной на рис. 2.


Рис 2.

СФИНКС ВИ-98 операциz настройки прибора

На рисунке цифрами обозначено:
1 - направление движения вихретокового преобразователя Sphinks ВИ-98
2 - точки возможного срабатывания сигнализации
3 - знаки маркировки
4 - зоны металла с изменёнными свойствами звуковой и (или) световой сигнализации индикатора на границах заштрихованных областей свидетельствует о наличии в этом месте неоднородности металла, что может быть вызвано наличием сварного шва, изменением свойств металла или наличием дополнительных слоев непроводящего покрытия. Эти изменения могут быть вызваны наложением на старую маркировку фрагмента панели с новой маркировкой, заливкой старой маркировки другими металлами (олово, латунь и др.) или неметаллическими
материалами (эпоксидная смола).
Если никаких неоднородностей в зоне, прилегающей к маркировочной площадке, обнаружить не удается, необходимо промерить длину полки коробки воздухопритока на возможное наличие шва.

7.2. Обследование элементов маркировки.
Вихретоковый преобразователь Sfinks ВИ98 обладает высокой чувствительностью к мелким неоднородностям. Его можно использовать для обнаружения маркировки отдельных цифр.
Для этого преобразователь следует установить в непосредственной близости от исследуемой цифры. После этого следует передвинуть преобразователь в ту часть исследуемого знака, которая предположительно была уничтожена (залита) в процессе изменения маркировки. Появление индикации об увеличении зазора (желтые светодиоды) являются подтверждением возможности такой формы изменения маркировки.
7.3. Обследование сварных точек.
Преобразователь малого диаметра можно использовать так же и для обнаружения имитации сварных точек заливкой ОСТАЮЩИХСЯ мосле их высверливания отверстий латунью или другими материалами, методика использования прибора при этом аналогична методике обследования отдельных цифр маркировки.
7.4. Влияние мешающих факторов.
7.4.1. Поверхностные трещины.
При работе с вихретоковым индикатором Сфинкс ВИ-98 необходимо УЧИТЫВАТЬ, что срабатывание сигнализации может быть ВЫЗВАНО ДОСТАТОЧНО глубокими протяженными трещинами, которые могут ВОЗНИКАТЬ В процессе рихтовки (ремонта, выправки) исследуемой панели, Однако эти трещины располагаются в хаотическом порядке па различных участках панели и их распознавание, как правило, не вызывает особых затруднений.
7.4.2. Изменения толщины покрытия.
Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к появлению индикации. Уменьшение толщины вызывает включение и рост столбика красных светодиодов, а увеличение - включение и рост столбика желтых светодиодов, эту сигнализацию можно использовать для оценки изменений толщины покрытия.

7 4.3. Изменения конфигурации поверхности,
Сильные изменения конфигурации контролируемой поверхности могут приводить к появлению ложных срабатываний. Необходимо помнить, что если настройка прибора была в средней части плоской поверхности, а контроль будет нестись у кромки или ребра, то возможно появление индикации о наличии неоднородностей там, где их нет. При контроле кромки изделия или ребер необходимо четко фиксировать положение преобразователя, ПРОИЗВОДИТЬ настройку и перемещать преобразователь строго вдоль кромки ребра, не меняя их взаимного расположения.


8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


Техническое обслуживание прибора следует в профилактическом осмотре и в проверки работоспособности,
8.1. Профилактический осмотр проводится перед НАЧАЛОМ работы с
индикатором СФИНКС ВИ-98. При профилактическом осмотре поверхностей изделия,
вид электронного блока и преобразователя, состоянии кабельного
соединения с электронным блоком. При профилактическом осмотре
должно быть установлено отсутствие механических повреждений,
грязи и следов коррозии.
8.2. Проверка работоспособности осуществляется, перед началом
работы по контрольному образцу или по другим образцам, подготовленным заказчиком.
