Компактные источники Базис постоянного тока
|

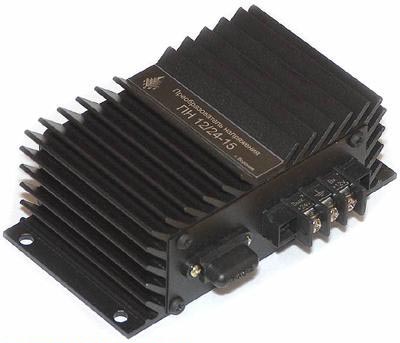

Базис ПН 12/24-15 стабилизированный конвертер напряжения
применение при установке дополнительного оборудования
в грузовой и пассажирский автотранспорт с бортовой сетью 24В
Преобразователь повышающий Базис 12/24-15 предназначен
для преобразования напряжения бортовой сети автомобиля 12 В, в постоянный
ток с напряжением 24 Вольта. Компактный источник стабилизированного
тока ПН12/24-15 выдает постоянный так с максимальной выходной долговременной
мощностью 360 Вт. Малогабаритный
импульсный инвертор Bazis ПН 12/24-15 преобразует входящее постоянное
напряжение электрической сети автотранспорта от 10 до 15 Вольт, в постоянный
ток напряжением 24 В. Адаптер DC/DC постоянного напряжения ПН 12/24-15
используются для подключения приборов и устройств, требующих для своей
работы напряжение питания 24 Вольт, к бортовому питанию грузового автомобиля,
катера и других транспортных средств, в которых используется стандартное
12-ти Вольтовое напряжение сети. Повышающий конвертер постоянного тока
Базис ПН 12/24 В 15 А обеспечивает защиту оконечных устройств от перенапряжения.
Малогабаритный импульсный блок питания ПН12/24-15 -
это компактный преобразователь серии "ПН 12/24". При проектировании
этого источника постоянного напряжения большое внимание уделялось высокой
стабильности и отсутствию пульсаций выходного напряжения, электромагнитной
совместимости с различными средствами связи, надежности и долговечности.
Высокие показатели удельной мощности в сочетании с принудительным охлаждением
и отличным КПД конвертера стабилизированного питания Базис ПН12/24-15
позволяют обеспечить потребности в электропитании основной массы дополнительного
оборудования. Источник постоянного напряжения ПН 12/24 Вольт 15 Ампер
рассчитан на эксплуатацию в салоне (кабине) автомашины с температурой
окружающей среды от – 25 °C до 55 °C и относительной влажностью воздуха
не более 93% при температуре 25 °C.
Автомобильные повышающие преобразователи Bazis ПН 12/24-15 с успехом
работают в электросетях тракторов, автомобилей, спецтехники и других
системах электропитания дополнительного оборудования автотранспорта
в условиях вибраций, постоянного изменения температур и влажности. Импульсные
DC/DC инверторы постоянного тока Базис выполненные на современной элементной
базе и схемотехнике будут актуальны в использовании как у профессиональных
работников автотранспорта, так и у простых автомобилистов.
Функциональные характеристики повышающего адаптера
ПН 12 24-15
- Защита от перегрева
- Защита от короткого замыкания на выходе - предохранитель
Технические характеристики стабилизированного инвертора
Bazis ПН 12/24 Volt 15 A
|
Модель
|
Базис 12/24-15
|
| Максимальный ток нагрузки, А |
15,0 |
| Выходное напряжение, В |
24,0 ± 0,1 |
| Входное напряжение, В |
10 – 15 |
| Максимальный входной ток, А, не более |
35 |
| КПД, %, не менее |
90 |
| Размах пульсаций: |
|
| Эффективное значение, мВ, не более |
10 |
| Амплитудное значение, мВ, не более |
100 |
| Температура срабатывания тепловой защиты, °C |
75 ± 5 |
| Температура востановления тепловой защиты, °C |
50 ± 5 |
| Диапазон рабочих температур окружающей среды, °C |
от –25 до +55 |
| Габаритные размеры корпуса, мм, не более |
151 × 104 × 55 |
| Масса, кг, не более |
0,68 |
Комплектность малогабаритного импульсного блока питания
ПН 12/24 Вольт 15 Ампер
- Конвертер постоянного тока ПН 12/24-15
- Инструкция
- Упаковка
|
