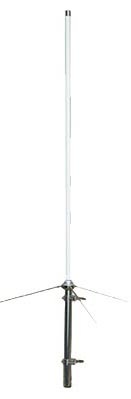

Ajetrays VH-50 всенаправленная антенна
диапазон 146-174МГц, усиление 4,5 dB
Круговая стационарная антенна AjetRays 50 предназначена
для передачи сигнала от радиостанции и обратно. Главная ее функция -
передавать сигнал без потерь. Коллинеарная антенна VH-50 передает и
принимает сигналы в рабочем частотном диапазоне 146-174МГц. Максимальная
пропускная мощность сигнала через ОВЧ антенну 5/8 Ajetrays VH50 составляет
200 Вт, коэффициент усиления антенны равен 4,5 дБ. Для уменьшения штыря
антенны, часть антенны конструируется в виде внутренней катушки - для
компенсации емкости между "землей" и штырем антенны. Базовая антенна
Аджетрейс VH-50 VHF диапазона путем увеличения или уменьшения длины
штыря настраивается конкретно под определенную частоту передачи. В комплекте
внутри упаковки стационарной антенны Ajetrays VH-50 идет карта обрезки
с указанием частот соответствующих определенной длине штыря.
Для связи с подвижными объектами лучше использовать
ненаправленные базовые антенны, а для связи с неподвижными объектами
лучше брать направленную антенну.
Радио любители часто говорят «хорошая антенна – это
лучший усилитель». Это верно, потому что в отличие от усилителя антенна
дает выигрыш и при приеме, и при передаче. Так же абсолютно нелогично
усиливать сигнал, если из-за плохой антенны его абсолютно не слышно.
Помимо силы сигнала от антенны так же зависит уровень качества и количество
помех.
Технические характеристики коллинеарной антенны VH-50
Модель
|
Аджетрэйс VH 50
|
Диапазон частот |
146 -174 МГц |
Усиление |
4,5 dB |
КСВ на резонансной частоте |
<1,5 |
Максимальная мощность |
200 Вт |
Сопротивление антенны |
50 Ом |
Тип антенны |
коллинеарная |
Ветровая нагрузка |
60 м/сек |
Излучающий элемент |
5/8 λ |
Разъем |
UHF female |
Материал корпуса |
фибергласс |
Длина антенны |
1,75 м |
Крепление на мачту, диаметр |
30-60 мм |
Вес антенны |
1,4 кг |
Комплектность поставки антенны Аджетрейс VH-50 ОВЧ
диапазона
- Ajetrays VH50 антенна круговая
- Крепление
- Карта настройки
- Упаковка
|
